Beschreibung
Lackiermaschine / Lack-Spritzanlage mit Hordenwagenabstapelung
Fabr. Homag
Typ Sprayteq
Baujahr 2019 (absolut neuwertige Anlage, war nie im Produktionseinsatz!)
Kleinteilmaschine, Transport der Werkstücke erfolgt in Paletten.
Funktionsweise:
Die Werkstücke werden zur Beschichtung auf Paletten liegend aus einem Hordenwagen entnommen und durch die belüftete Kabine transportiert.
Für den Lackauftrag sorgt ein quer zur Vorschubrichtung verfahrenden Spritzarm, an den bis zu vier Spritzpistolen angebaut werden können. Je nach Maschinenkonfiguration sind diese als Nieder- oder Hochdrucksystem ausgeführt. Die Transportpaletten sind mit Papier vor Verschmutzung durch über die Werkstücke hinaus gesprühtes Material geschützt und können mehrmals verwendet werden.
Flächenspritzmachine mit Einlauftransport und automatisierter Hordenwagenbeschickung
Komplett spritzfertig mit Pumpstation, 5 Lackpumpen und 8 Spritzpistolen sowie 9 Hordenwagen
Bei der Lackiermaschine SPRAYTEQ S-100 handelt es sich um eine Lackiermaschine für das
Auftragen von Grundierungen, Lackschichten und Deckanstrichen auf Holzoberflächen.
Werkstückabmessungen:
Breiten 100 - 1100 mm
Längen 100 - 2200 mm
Stärken 10 - 60 mm
Ausgerüstet mit:
2 Spritzarmen mit je 4 Spritzpistolen

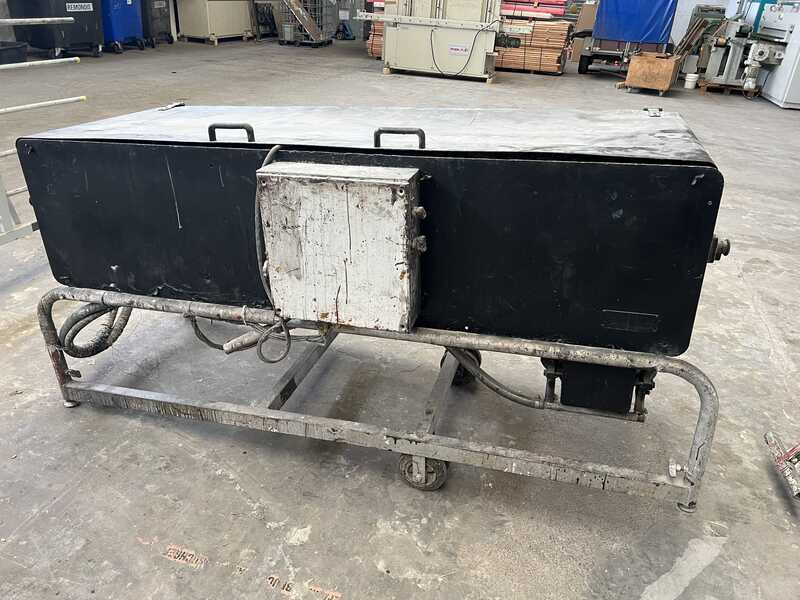

5 Lackpumpen mit separater Pumpenstation (Abmessungen Pumpstation ca. 2550 x 930 x 2220 mm LxBxH)
1 Vorrichtung zum Spritzen von Kleinstmengen
(Zusatzaggregat zum schnellen Spritzen von Kleinstmengen, ohne einen kompletten Farbwechsel durchzuführen)
Lackauffangwanne
9x Schwerlast-Hordenwagen zur Trocknung der lackierten Werkstücke (je ca. 2050 x 1150 x 2050 mm LxBxH)
Vorschub regelbar, ca. 1- 4,5 m/min.
(Reversbetrieb ca. 1 - 10 m/min.)
Arbeitshöhe: 900 mm
Platzbedarf für die Lackierkabine ca. 7500 x 5300 x 2350 mm (LxBxH)
Fotos von
Lackiermaschine / Lack-Spritzanlage mit Hordenwagenabstapelung - gebraucht
