Beschreibung

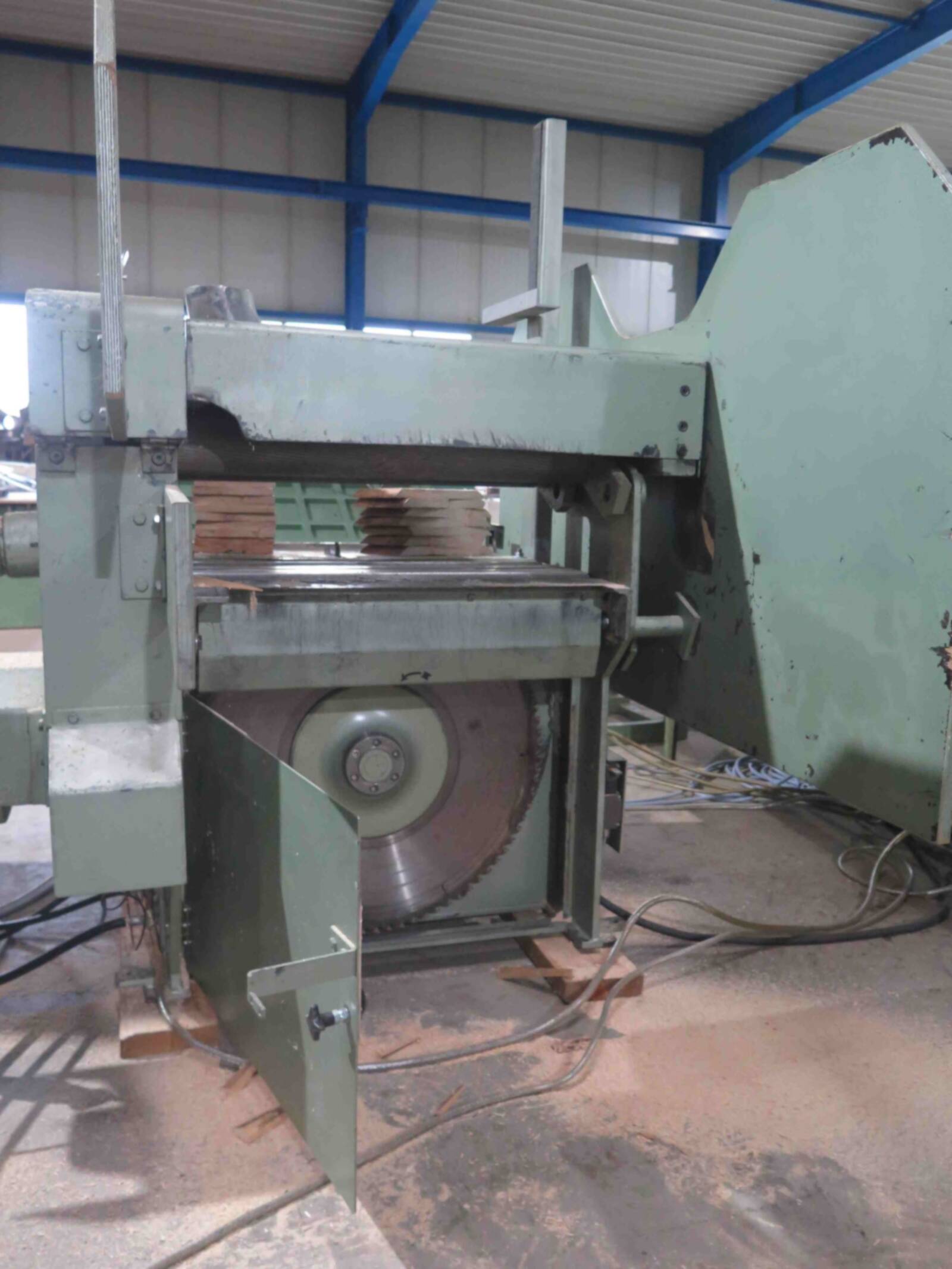

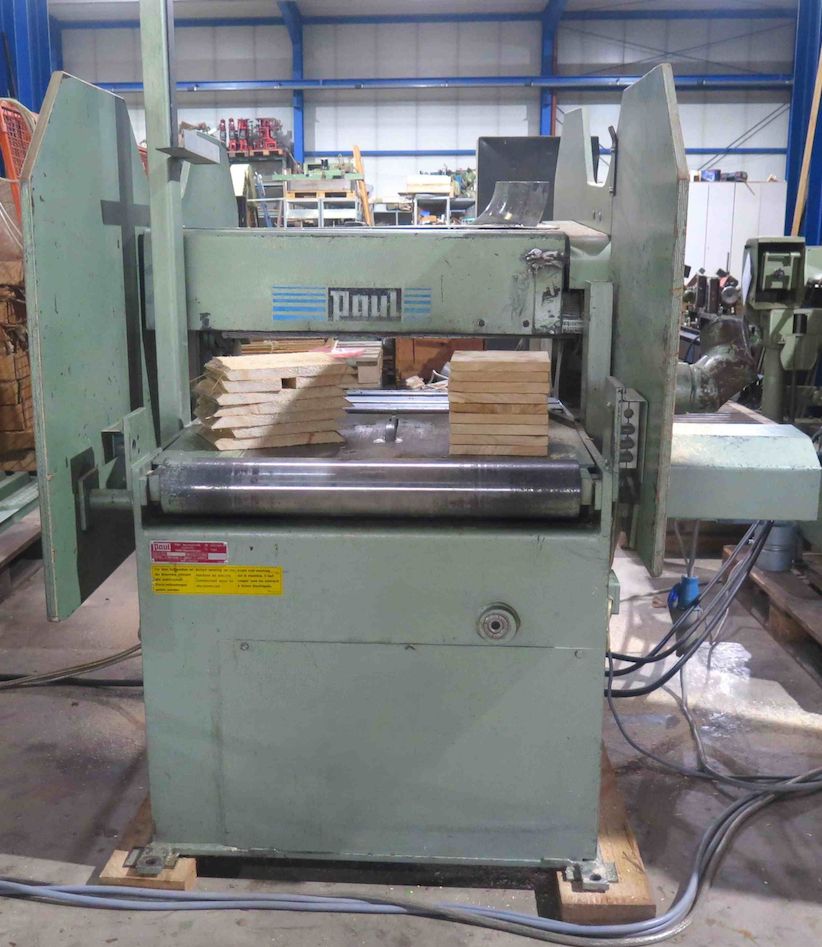

Unterflur-Kappsäge / Untertischkappsäge
Fabr. Paul
Optimierungskappsäge mit NC Steuerung
Schnittbreite max. ca. 700 mm
Schnitthöhe max. ca. 150 mm

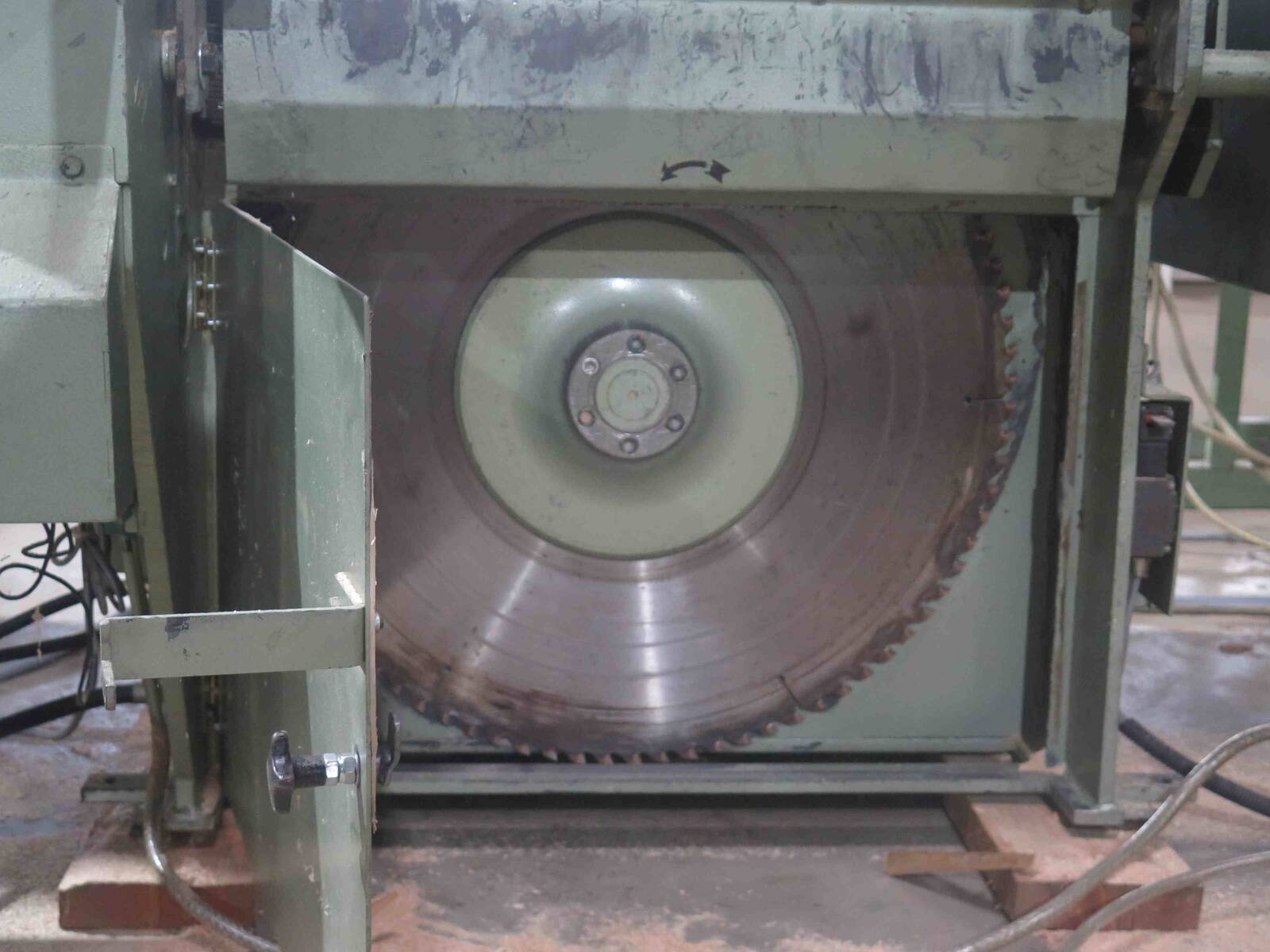

Sägeblattdurchmesser 800 mm
Sägemotor 7,5 kW, Drehzahl des Sägeblattes 1450 U/min.
Vorschubmotor 4 kW
Hydraulikpumpe Motor 2,2 kW
stufenlos regelbarer Vorschub des Sägeblattes bis 0,2 m/sek.
Schnittzeit je nach Querschnitt (einstellbar) 0,5 – 3 sek.
jeweils 2 angetriebene Walzen oben und unten, regulierbarer Walzendruck
Transportgeschwindigkeit stufenlos regelbar von 0 – 2,3 m/sek.
Kürzeste Eingangslänge bei manueller Zuführung ca. 500 mm
Kürzeste Eingangslänge bei automatischer Zuführung ca. 1500 mm
Längengenauigkeit +- 2 mm
Vermessung über Meßrolle im Tisch
Steuerung: NC-Steuerung Maxi 0.3/X.3 für Längen- und Stückzahleingabe,
programmierbare Brettlängen 30 – 9000 mm
max. Stückzahl pro Länge 9999
Absaugstutzendurchmesser oben 2 x 120 mm, unten 250 mm
Erforderl. Luftleistung bei 20 – 30 m/sek. Luftgeschwind. 1450 – 2200 m³/h
für die obere Absaugung und für die untere Absaugung 3600 – 5500 m³/h
komplett mit Bedienungsanleitung und Elektroplänen
Abmessungen:
Kappsäge ca. 1700 x 1900 x 1600 mm LxBxH, Gewicht ca. 950 kg
Schaltschrank ca. 600 x 500 x 1850 mm LxBxH, Gewicht ca. 100 kg

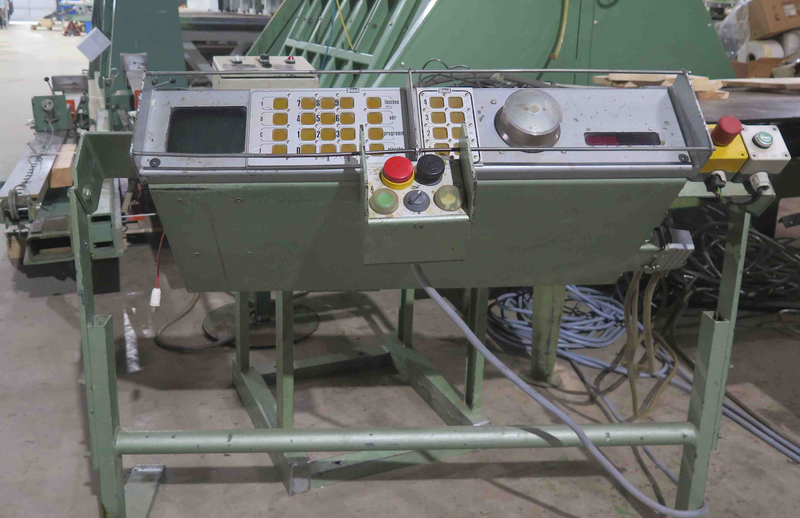

Bedienpult ca. 1200 x 500 x 1100 mm LxBxH, Gewicht ca. 100 kg

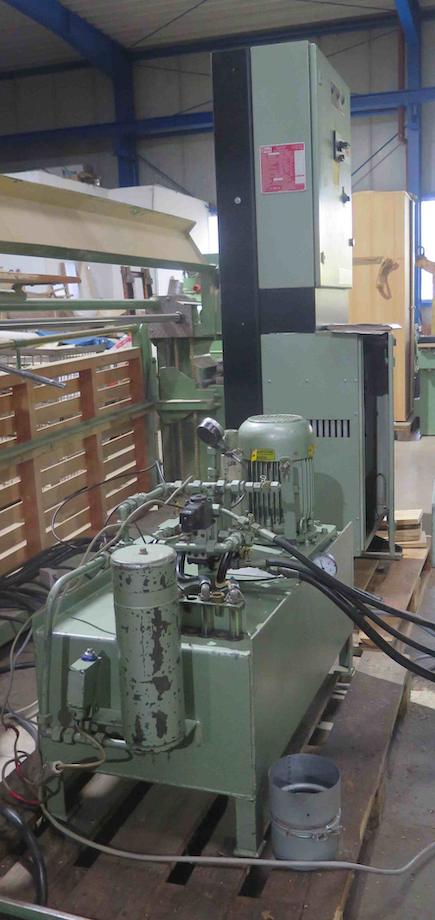

Hydraulikpumpe, ca. 1000 x 500 x 800 mm LxBxH, Gewicht ca. 100 kg
